目录
一、控制系统布局图
二、主板介绍
三、接口板插件端子介绍
一、控制系统布局图
二、主板介绍
1、主板按钮说明
| 按钮功能 | 中文描述说明 |
| CCTL | 按钮呼梯到最顶层时灯亮 |
| DDO | 按钮禁止开门时灯亮 |
| CCBL | 按钮呼梯到最底层时灯亮 |
| CHCC | 按钮禁止外呼梯时灯亮 |
| FUN | 按钮运行时间、次数、速度、电流、最近发生故障、轿厢所在楼层切换显示 |

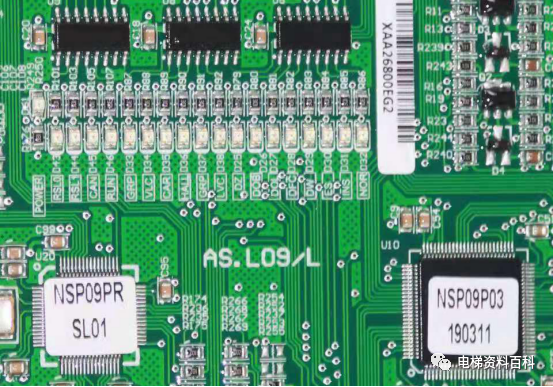

2、LED 灯说明
| 指示灯 | 说明 |
| POWER | 亮：逻辑控制板电源正常 |
| RSL0 | 亮：轿厢通讯正常 |
| RSL1 | 亮：井道通讯正常 |
| CAN | 亮：并联通讯正常 |
| RUN | 亮：正在运行；闪亮：电梯故障(检修复位) |
| GRP | 亮：群控连接故障 |
| VLC | 备用 |
| LVC | 备用 |
| DZ | 亮：电梯处于门区 |
| DOB | 亮：门反转装置(前门或后门)被操作 |
| DOL | 灭：开门到位 |
| DFC | 亮：轿门闭合 |
| DW | 亮：门锁和安全链闭合 |
| ES | 亮：安全回路断开 |
| INS | 亮：检修模式 |
| NOR | 亮：电梯正常 |
3、主板输入点端子定义
| 主板输入点信号灯 | 端口定义 | 输入类型 | 备注 |
| X0 | 1LS 下减速开关 | NC常闭 | 动作灭灯 |
| X1 | 2LS 上减速开关 | NC常闭 | 动作灭灯 |
| X2 | UIS 插板上平层开关 | NO常开 | 平层亮灯 |
| X3 | DIS 插板下平层开关 | NO常开 | 平层亮灯 |
| X4 | SW 主接触器检测 | NC常闭 | 动作灭灯 |
| X5 | BY 抱闸接触器检测 | NC常闭 | 动作灭灯 |
| X6 | BS1 左抱闸检测 | NC常闭 | 动作灭灯 |
| X7 | BS2 左抱闸检测 | NC常闭 | 动作灭灯 |
| X8 | TC温度检测主机热敏开关 | NC常闭 | 动作灭灯 |
| X9 | ADO提前开门继电器检测 | NO常开 | 动作亮灯 |
| X10 | 门区信号检测 | NC常闭 | 动作灭灯 |
| X11 | EFO消防 | NO常开 | 动作亮灯 |
| X12 | 掉电检测(内部) | ||
| X13 | 变频器检测（内部） | 亮灯 | |
| X14 | ES安全回路AC110V | ||
| X15 | DFC总门锁回路AC110V | ||
| X16 | DW厅门锁回路AC110V | ||
| X17 | INS检修检测AC110V | NC常闭 | 检修亮灯 |
| X18 | UIB检修上行输入AC110V | NC常闭 | |
| X19 | DIB检修下行输入AC110V | NC常闭 |
三、接口板插件端子介绍
F2开关电源盒保险管，F8安全回路保险管，F10抱闸回路保险管，F12抱闸检测开关保险管，F5门机电源保险管，TI-C插件控制急停开关，71M插件主机急停开关。
2C插件1脚2脚安全窗开关，轿顶急停开关，轿顶安全钳开关，2C插件3脚轿顶检修开关，2C插件5脚8脚轿门锁，2C插件7脚9脚轿顶检修上行检修限位开关3M插件限速器开关，24M插件对重限速器开关。
2H插件3脚2脚，上下极限开关，对重，轿厢缓冲器开关，2H插件2脚4脚，轿厢，对重涨紧轮开关，底坑检修盒急停开关，墙上急停开关，2H插件4脚5脚厅门锁。
T4插件3脚，SW接触器输出，T4插件8脚，BY接触器输出，T4插件1脚SW接触器检测点主板X4,T4插件5脚BY接触器检测点主板X5，8M插件2脚4脚抱闸电源3脚地。
FANC插件1脚2脚BY接触器检测，FAN插件1脚2脚风扇。
7M插件1脚5脚3脚抱闸检测开关，7脚8脚变压器热敏开关，6脚7脚主机热敏开关
